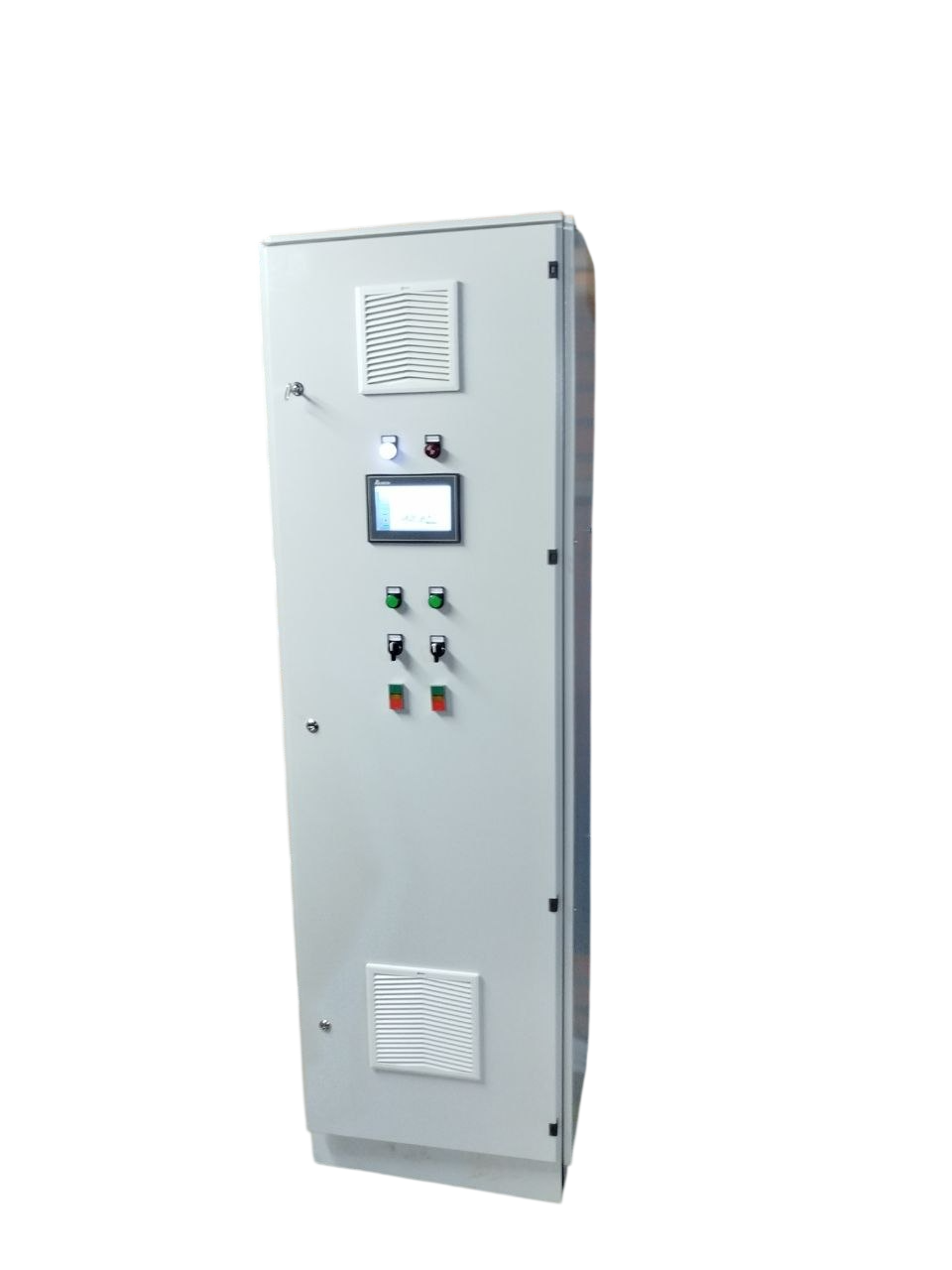

ШУ КНС с 4-мя насосами KCA100NG+035022N3/2I

Высота: 2000 мм;

Ширина: 1800 мм;

Глубина: 450 мм;

Материал корпуса: Сталь;

Тип установки: Напольная;

Степень защиты: IP54;

Наличие принудительной системы вентиляции работающей по перегреву внутришкафного оборудования;

Наличие частотных преобразователей;

Кол-во частотных преобразователей: 4 шт.;

 Функции Шкафа управления КНС

- Контроль уровня в приемной камере с использованием аналоговых погружных датчиков и поплавковых датчиков уровня;

- Управление фекальными насосными агрегатами;

- Возможность выбора логики управления насосными агрегатами: от показаний аналогового датчика или от состояния поплавковых датчиков уровня;

- Сбор данных состояния насосной станции: температура помещения, контроль доступа, затопление машинного зала;

- Контроль состояния сети электропитания;

- Наличие функции реверса насосного агрегата;

- Предустановленная возможность обмена данными с системами верхнего уровня диспетчеризации (SCADA система).

Требования к панели оператора.

- Диагональ экрана: 7 дюйма;

- Разрешение экрана: 800x480 пикселей

- Наличие Ethernet;

- Наличие последовательного порта COM RS 232;

- Наличие двух последовательных портов COM RS 422/RS485;

- Наличие зумера;

- Защита лицевой панели: IP65;

- Поддержка UNICODE;

- Энергозависимая высокоскоростная память для временного хранения данных: 512 Мб;

- Энергозависимая память для постоянного хранения данных: 256 Мб;

- Процессор: 800 МГц;

Требования к программируемому логическому контроллеру.

- Дискретные входы на борту: 8;

- Дискретные выходы на борту: 6;

- Тип встроенных выходов: Реле;

- Аналоговые входы на борту: 4;

- Аналоговые выходы на борту: 2;

- Тип конструктива контроллера Модульный;

- Расширение аналоговых точек до 80;

- Язык программирования LD, SFC, ST;

- RS-485 на борту;

- USB на борту;

- Modbus ASCII/RTU на борту;

- Modbus TCP на борту;

- Высокоскоростные счётчики до 100 кГц, до 10 кГц;

- Высокоскоростные счётчики однофазные: 8;

- Высокоскоростные счётчики двухфазные: 4;

- Высокоскоростные выходы до 100 кГц, до 10 кГц;

- Рабочая температура окружающей среды 0...55°С;

- Объём программы (шагов) 16K;

- Питание 24 VDC;

Требования к преобразователю частоты.

- Дискретные входы на борту: 3;

- Номинальная мощность: 37 кВт;

- Напряжение питания: 380 В;

- Наличие предустановленной возможности работы в каскадном режиме с постоянным и переменным мастером;

- Количество аналоговых входов: 2;

- Количество аналоговых выходов: 1;

- Источник командного задания: Пульт управления, дискретные входы, коммуникационная сеть;

- Сигнал обратной связи: Пульт управления, аналоговые входы, импульсные входы, коммуникационная сеть;

- Задание разгона / замедления: 4 набора

задания разгона / замедления, диапазон: 0,05-6000,00 сек.

- Наличие принудительной автоматической вентиляции в шкафу управления;

Требования к оборудованию связи.

- Наличие GSM-модема;

- Предустановленная возможность организации связи с верхним уровнем диспетчеризации без использования статического IP адреса в сети мобильного оператора связи;

- Поставка в комплекте поставки усиленной GSM антенны с креплением на магните;

- Поставка в комплекте поставки усиленной радиоантенны с креплением на магните, при наличии установленного оборудования радиообмена;

- Длина антенны: 5м;

- Тип разъема антенны: SMA(m);

Требования к электросети

- Наличие источника аварийного питания цепей управления;

- Минимальное гарантированное время работы ПЛК, Панели оператора и устройств связи: 3 часа.
